Únosnosti panelů:
KZD - silniční panely tloušťky 15 a 18 cm určené pro vozidla do celkové hmotnosti 6 t s maximálním tlakem zadního kola 21 kN.
IZD - silniční panely tloušťky 18 a 21,5 cm pro vozidla do celkové hmotnosti 20 t s maximálním tlakem zadního kola 50 kN.
Panely nejsou dimenzovány na ohyb, ale pouze na tlak. Dle silničního zákona může mít jedna náprava max. 10 tun, to znamená max. 5 tun na kolo.
Předpokladem pro řádnou funkci a životnost silničních panelů je jejich celoplošné podepření – urovnaný a zhutněný podklad bez nerovností. Při dodržení technologie kladení panelů je lze použít opakovaně.

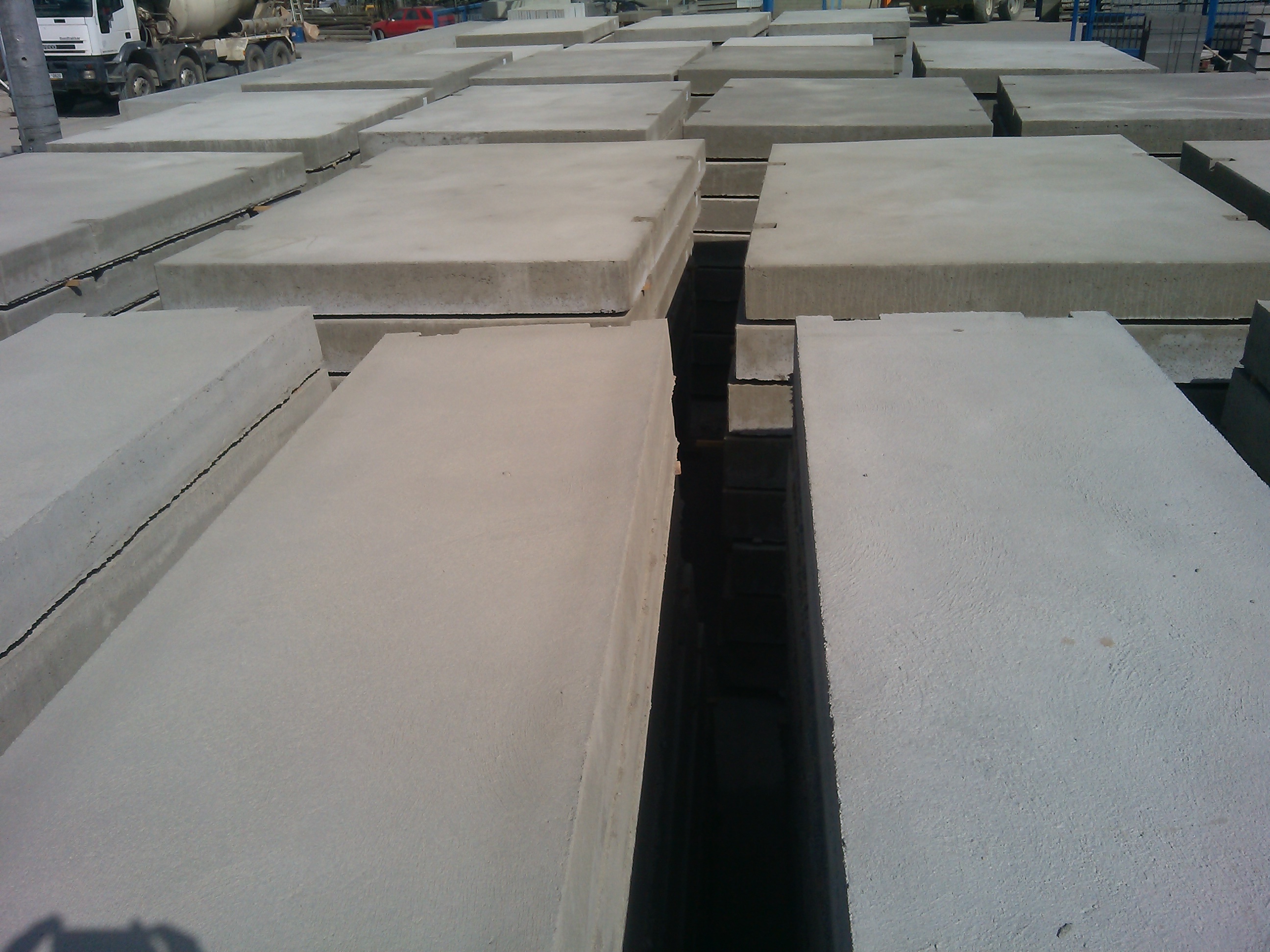

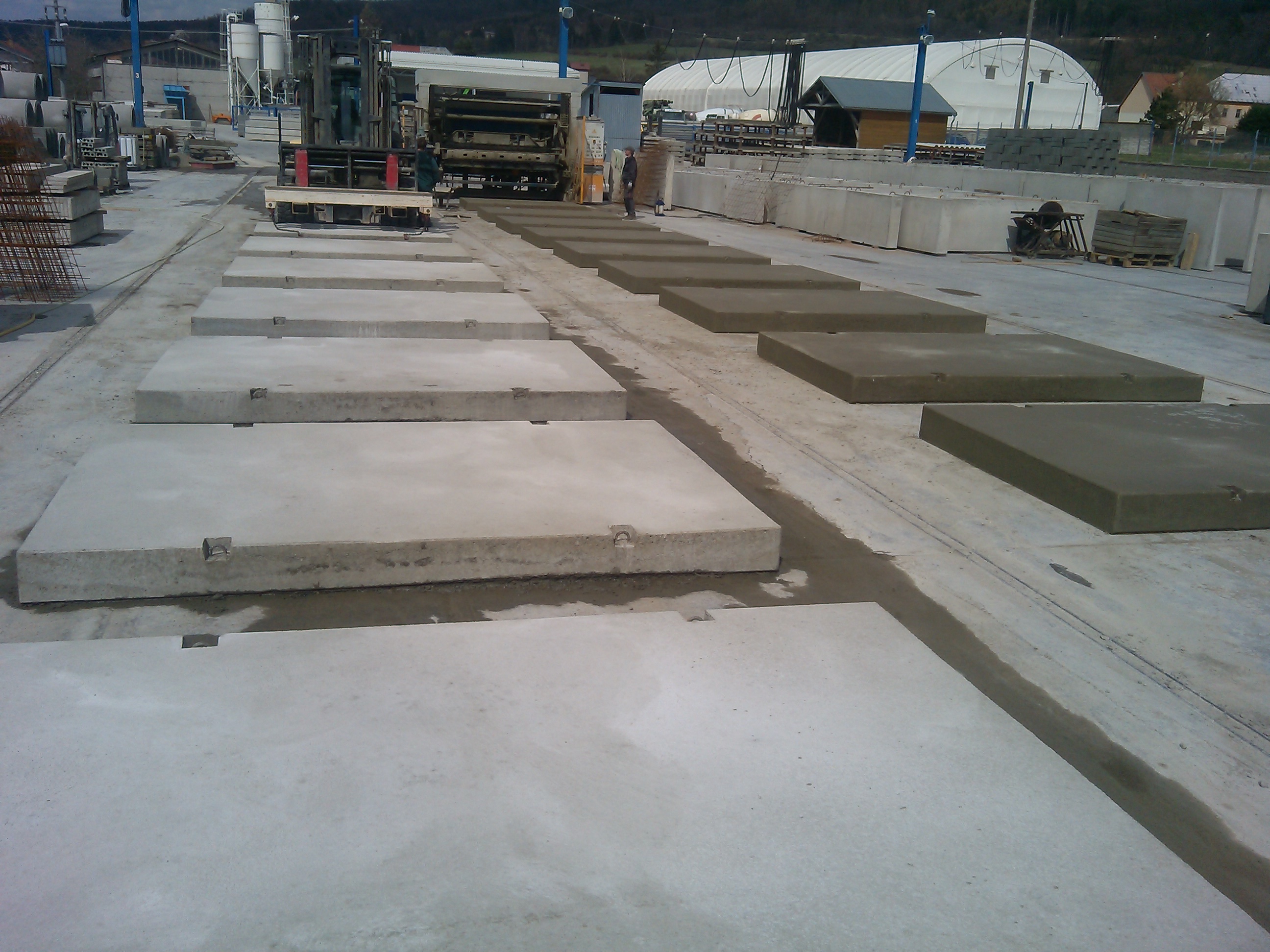

Vyrábíme a prodáváme silniční panely různých velikostí.
označení výrobku |
délka (mm) |
šířka (mm) |
výška (mm) |
hmotnost (kg) |
KZD 100 / 15 |
3000 |
1000 |
150 |
1 070 |
KZD 150 / 15 |
3000 |
1500 |
150 |
1 660 |
KZD 200 / 15 |
3000 |
2000 |
150 |
2 160 |
KZD 100 / 18 |
3000 |
1000 |
180 |
1 300 |
KZD 150 / 18 |
3000 |
1500 |
180 |
1 950 |
KZD 200 / 18 |
3000 |
2000 |
180 |
2 600 |
IZD 100 / 21 |
3000 |
1000 |
215 |
1 520 |
IZD 150 / 21 |
3000 |
1500 |
215 |
2 390 |
IZD 200 / 21 |
3000 |
2000 |
215 |
3 180 |
KZD 200 / 100 / 15 |
2000 |
1000 |
150 |
715 |
KZD 200 / 100 / 21,5 |
2000 |
1000 |
215 |
1 000 |
Nabízíme možnost výroby atypických silničních panelů dle požadavku zákazníka, např. zesílená výztuž, netypické rozměry apod. Použitý beton je třídy C 30/37 XF4, pokud zákazník neudá vlastní požadavek.
721-Silnicni_panely_postup_montaze.pdf
